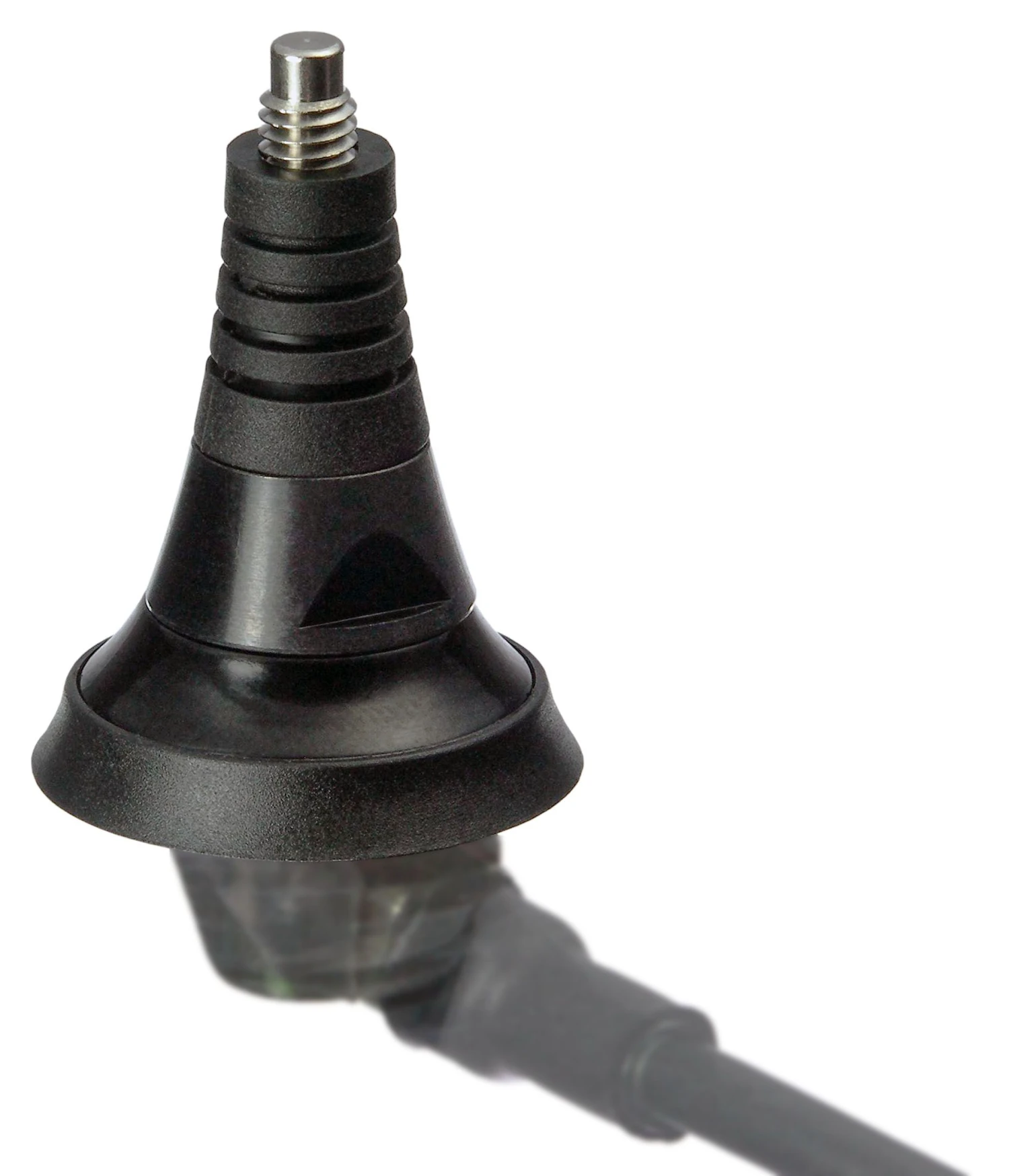

Smarteq Base 1123, Rund, Mit Kabel

Die Einbaufüße von Smarteq sind für Karosseriemontage auf dem Dach geeignet. Der Anschluss zum Antennenstrahler ist ein M6-Aussengewinde. Die Füße werden in Einzelteilen geliefert und werden von innen durch die Bohrung montiert, bei sachgemäßer Montage ist der Fuß wasserdicht. Zur Montage ist eine Bohrung von 14 bis 19 mm Ø nötig, siehe Tabelle. Alle Smarteq-Einbaufüße sind schwarz gefärbt, wetterfest und UV-beständig.

Der Einbaufuß Base 1123 kann in der Neigung um bis zu 30° aus der Montagerichtung verstellt werden, dies erfolgt durch Verbiegen des oberen Teils des Einbaufußes. Beim Einbaufuß Base 128 wird die Neigung von bis zu 90° über eine seitlich angebrachte und mit einer Schraube gesicherten Scheibe eingestellt. Die Füße werden wahlweise mit oder ohne Kabel geliefert. Das Modell Base 1123 ohne Kabel verwendet FME, das Modell Base 128 ohne Kabel benötigt den speziellen Smarteq-Stecker ‚45866+‘ (WiMo Nr. 62106.02).

Der kombinierte GPS-Einbaufuß wird nicht von Smarteq hergestellt, kann aber mit den gleichen Antennenstrahlern mit M6-Gewinde ausgestattet werden. Der M6 Bolzen im Fuß kann auch entfernt werden, der Fuß hat dann ein M5 Innengewinde für andere Antennenstrahler. Die integrierte GPS-Antenne verfügt über einen Verstärker und wird über das Koaxialkabel mit Spannung versorgt (3.3 bis 5V).
