RF-Explorer Nahfeld Antennen-Set

Das RF Explorer Nahfeld Antennenset ist ein Satz an speziellen
Antennen für die Diagnose und Lokalisierung von Hochfrequenzfeldern.

Die drei H-Feld Sonden (magnetische Feldkomponente) zeichnen sich
durch hohe Empfindlichkeit und kleine Baumasse aus. Sie sind hervorragend
geeignet um alle möglichen elektromagnetischen Strahlungsquellen
aufzuspüren. Mit kleiner werdenden Antennen wird die räumliche Auflösung
immer besser, dies geht allerdings zu Lasten der Empfindlichkeit.
Verwenden Sie die RFEAH-25 für größere Bauteile wie Stecker, große ICs
und einzeln verlaufende Signalleitungen. Die RFEAH-5 hingegen ist sehr
gut für präzise Ortung an eng bestückten Schaltungen und Leiterbahnen
geeignet. Die RFEAH-15 H-Feld Sonde stellt einen guten Kompromiss
zwischen Empfindlichkeit und Ortungsgenauigkeit dar.

Die E-Feld Sonde RFEAE-10 bietet eine exzellente räumliche
Auflösung um exakt ein störungsverursachendes Bauteil einer Schaltung
identifizieren zu können, egal wie klein es ist.

Das Design dieser Antennen ist auf möglichst geringe Verluste
optimiert und bietet rund 10dB bessere Pegel als bei vergleichbaren
Antennen am Markt. Und das auch noch bei einem günstigeren Preis!
Verglichen mit anderen Nahfeld-Antennen sie die RFEA* Sonden kleiner und
leichter, genau das was man braucht um eng bestückte elektronische
Schaltungen zu untersuchen.

Im Lieferumfang ist ein qualitativ hochwertiges Semirigid Kabel
enthalten, das als Träger für die Nahfeld-Antennen fungiert. Der große
Vorteil dieses Kabel ist, das man es in nahezu jede Form biegen und so
die Antenne genau positionieren kann. In den meisten Fällen braucht man
den RF-Explorer mit der Antenne dann auch nicht mehr in der Hand zu
halten. Das Semirigid-Kabel hat auf der Antennenseite einen
Schnellsteck-verbinder, d.h. der SMA Stecker wird nicht umständlich
aufgeschraubt, sondern nur aufgesteckt. So lassen sich die verschiedenen
Antennen sehr schnell wechseln.

Eigenschaften:

• Robuste und kalibrierte Nahfeld-Sonden, 3x H-Feld, 1x E-Feld
• Arbeitet mit dem RF-Explorer Spectrum Analyser, Signal Generator oder jedem anderen HF-Messgerät
• Einfach in der Anwendung, ermöglicht genaue und zuverlässige Lokalisierung von Strahlungsfeldern
• Kann auch verwendet werden um versteckte Wanzen und Spionagesender zu finden
• Ermöglicht mit dem RFE Signal Generator eine genau lokalisierte Injektion von Signalen, Test von HF-Empfindlichkeit
• Nützlich bei der Überprüfung von Geräten auf elektromagnetische Kompatibilität
• Einfache Positionierung mit Hilfe des mitgelieferten Semirigid Kabels mit Schnellverbinder

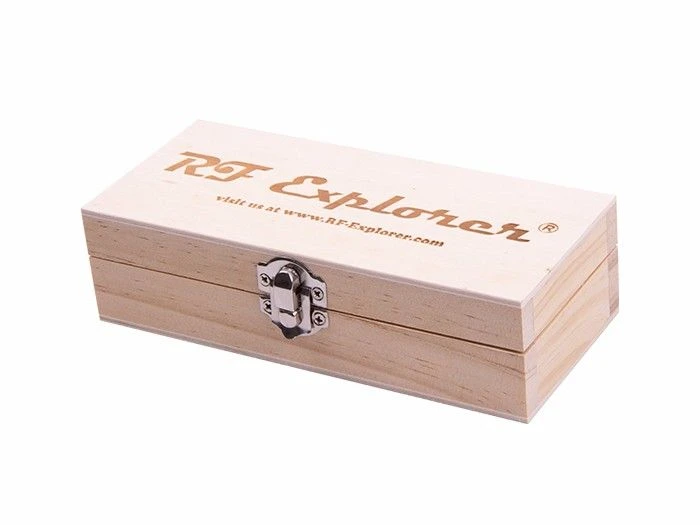

• Die robuste Holzschachtel mit Schaumstoffeinsatz bietet guten Schutz beim Transport
