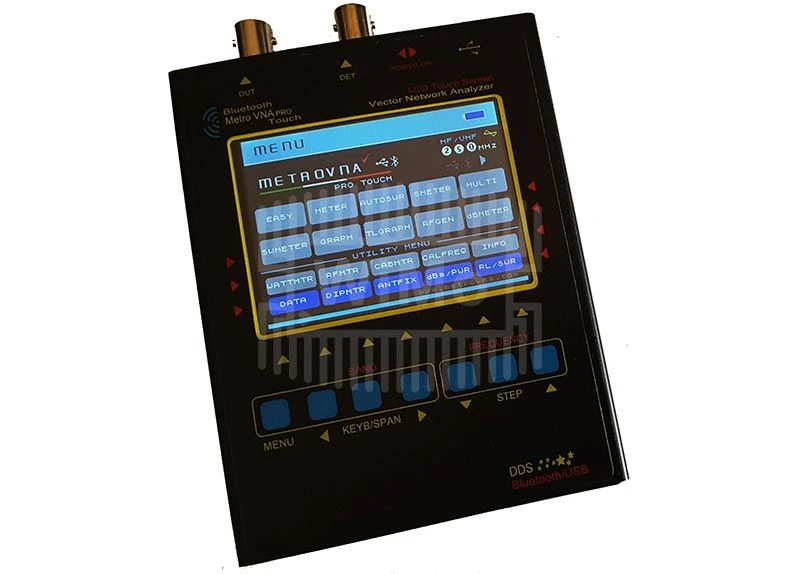

MetroVNA Antennen-Analyzer Deluxe, 1-250 MHz

Akkubetriebener Antennen-Analysator bis 250 MHz mit graphischem Farbdisplay + USB + BlueTooth Schnittstelle.

Der MetroVNA ermöglicht durch den eingebauten LiIon-Akku die Analyse von Antennen, Filtern und Kabeln unabhängig vom Ort. Der Frequenzbereich des MetroVNA reicht bis 250 MHz und deckt damit die wichtigsten Amateurfunk-Bänder von 160m bis 2m (VHF) ab.

Das gut ablesbare und hintergrund-beleuchtete Farb-Display wird zur Darstellung der Messergebnisse als auch auch zur Bedienung verwendet, denn der Hersteller hat hier ein Touch-Display spendiert. Abhängig von der Messaufgabe ändern sich die Softkeys des MetroVNA und bieten so eine übersichtliche und schnell zu erfassende Bedienmöglichkeit.

Darüberhinaus stehen für die Grundfunktionen noch eine Reihe von üblichen Tasten auf der Vorderseite des robusten Metallgehäuses zur Verfügung.

Die eingebaute Software des MetroVNA bietet neben einer Graphik für den SWR-Verlauf eine Vielzahl von Möglichkeiten für 2- und und 4-pol Messungen wie SWR (R & Z), Rückflussdämpfung, Phasenwinkel, Durchgangsdämpfung und vieles mehr. Eine besondere Funktion ist die simultane Messung des SWR auf mehreren Frequenzen gleichzeitig. Dies erleichtert Abstimmarbeiten an Mehrbandantennen ganz erheblich. Alle diese Messmöglichkeiten bieten viel Komfort für den Funkamateur um Antennen oder Filter, aber auch Kabel, Schwingkreise und Verstärker kleiner Leistung problemlos zu messen und auf ihr frequenzabhängiges Verhalten zu untersuchen.

Der Betrieb erfolgt durch den eingebauten Akku völlg ortsunabhängig. So können Messungen direkt vor Ort an einer Antenne vorgenommen und betrachtet werden. Alternativ kann über die USB- oder die BlueTooth Schnittstelle eins der bekannten Netzwerk-Analysator Programme wie IG/VNA, vna/J, BlueVNA usw. verwendet werden. Diese Programme erlauben auch eine komfortable Speicherung und Archivierung der Messdaten für Dokumentationszwecke.

Die drahtlose Übrtragung der Messdaten per BlueTooth eröffnet Messmöglichkeiten, bei denen der Analyser direkt am Messobjekt verwendet wird, der erfassende Computer aber in einem geschützten Bürobereich steht. Sehr bequem lässt sich der Messvorgang von einem Android Smartphone vornehmen (mit der entsprechenden Software wie BlueVNA). Über die USB-Schnittstelle wird der Akku geladen, eventuell anstehende Software-Updates eingespielt sowie der Messbetrieb mit entsprechenden Programmen wie vna/J vorgenommen. Die neueste Software V2.82 bietet auch eine Leistungsmessung, mit einem optionalen 60dB-Abschwächer können Leistungen bis 100 W gemessen werden.

Der MetroVNA wird in einem robusten Metallgehäuse geliefert, Maße 125 x 95 x 20mm. Durch das geringe Gewicht von nur 200 g lässt sich der Analyser leicht überall mit hinnehmen, zum Beispiel auch im Urlaub, beim Fieldday usw.

Software:

Eine Software für die Verwendung des MetroVNA mit dem Computer wird nicht mitgeliefert. Es gibt verschiedene Programme, die im Internet frei verfügbar sind, z.B. Folgende:

• https://vnaj.dl2sba.com/
