Maxi-WTP-5000 Wifi-Bridge 5GHz, Bridge-Seite

Die WTP-Bridges sind vorkonfigurierte Systeme, die sehr leicht auch von Laien in Betrieb zu nehmen sind. Einfach an die Wand schrauben, Kabel dran, fertig. Die Übertragung erfolgt sicher verschlüsselt im 5 GHz WLAN-Band. Die Bridges sind so eingerichtet das die deutschen Vorschriften hinsichtlich maximal zulässiger Sendeleistung (TPC), dynamischer Frequenzwahl (DFS) und Berücksichtigung von Radar-Systemen (radar detection) eingehalten werden.

Die WTP-5000 Systeme verwenden MIMO-Antennentechnik (802.11n) um eine stabilere und schnellere Übertragung zu erreichen. Die Reichweite der Bridges (bei freier Sicht) reicht von 200m bis 5km, je nach Modell. Dabei sind bis zu 150 oder 300 MBit/s Übertragungsrate (brutto) möglich. Das entspricht ca. 50 bis 120 MBit/s netto. Das ist ausreichend Geschwindigkeit für mehrere Videostreams oder mehrere VoIP Verbindungen. Die tatsächlich erreichbaren WLAN-Datenraten richten sich nach der Umgebung, evtl. Hindernissen und anderen Teilnehmern im 5 GHz WLAN Band.

Die Ausrichtung der Antennen ist unproblematisch – einfach dahinter stellen und grob über die Antenne peilen. Auf der Client-Seite zeigen 5 LEDs auf der Rückseite den jeweiligen Pegel an. Bei großen Strecken sollte man sich vorher informieren, welche Himmelsrichtung zu wählen ist, hier hilft Google Earth oder Google Maps. Bei der Montage braucht man dann einen Kompass, dafür gibt es auch prima kostenlose Apps für das Smartphone.

Drei Modelle stehen zur Auswahl:

• Maxi-WTP-5000: bis 5 km Reichweite, bis 300 MBit/s, sofort betriebsbereit, 349.00 €
  je Seite
• Mini-WTP-5000: bis 800m Reichweite, bis 150 MBit/s, sofort betriebsbereit, 212.50 €
  je Seite
• Nano-WTP-5000: bis ca. 200m Reichweite, bis 150 MBit/s, sofort betriebsbereit, 199.00 €
  je Seite

Ideal um entfernte Gebäude, Nebenstellen ohne Netzwerkanschluß mit Internet-Zugang zu versorgen bzw. sicher und problemlos in das vorhandene LAN zu integrieren. Die maximale Reichweite beträgt bei freier Sicht und freiem Funkkanal bis zu 5km.

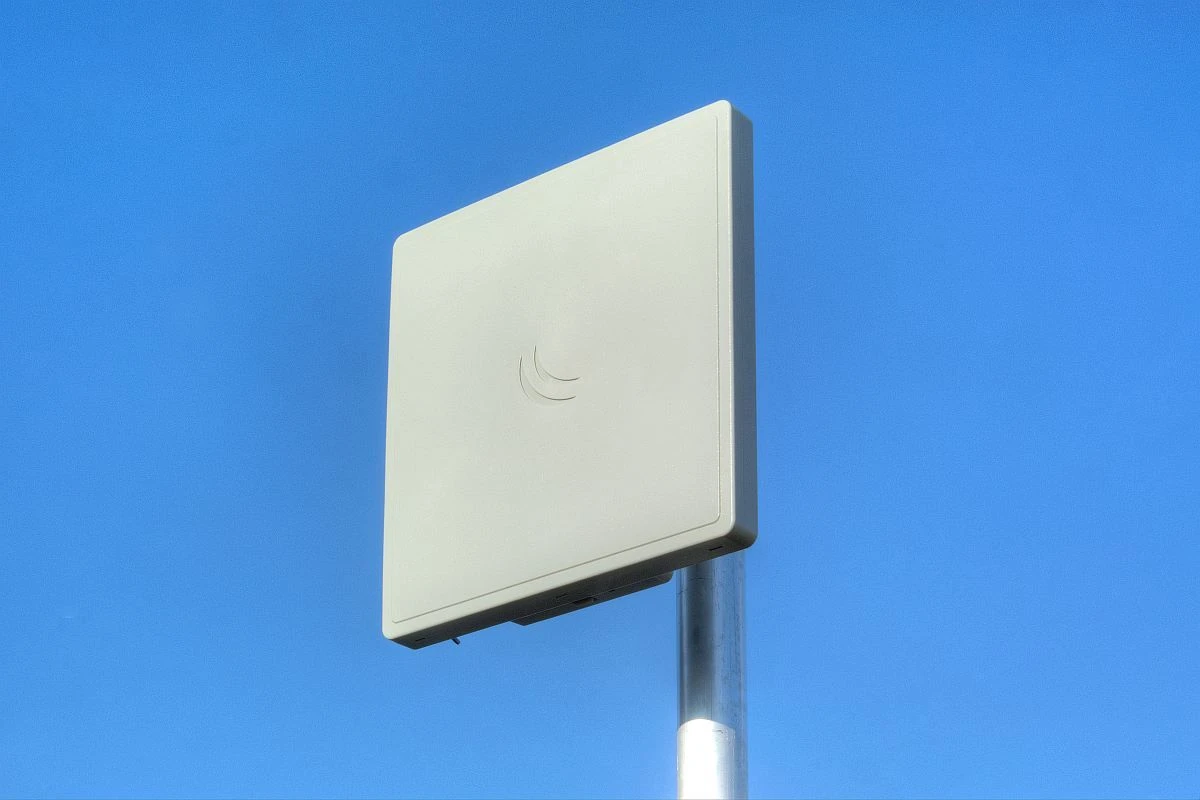

Die Maxi-WTP-5000 ist eine 2x 24 dBi Richtantenne mit eingebauter Ethernet-Bridge. Das Gerät ist für transparenten Betrieb vorkonfiguriert (default SSID und WPA2-Verschlüsselung). Für Punkt-zu-Punkt Betrieb ist keine weitere Konfiguration nötig! Außen am Gebäude anbringen, Anschlußkabel ins Gebäude führen und über den mitgelieferten Fernspeise-Adapter (PoE) ans vorhandene LAN anschließen. Fertig!

Die Bridge ist somit ein ‚drahtloses Netzwerkkabel‘, arbeitet unabhängig von IP-Adressbereichen im LAN und überträgt alle im Netzwerk vorhandenen Protokolle. So, als wären beide Stationen über ein Netzwerkkabel verbunden. Die maximale Datenrate beträgt bis zu 300 MBit/s. Um maximale Sicherheit zu gewährleisten ist die Verbindung per AES/CCMP verschlüsselt, die Authentifizierung erfolgt per WPA2.

Die WTP-5000 Wifi Bridges sind vollständig betriebsbereit vorkonfiguriert. Es wird empfohlen nach Inbetriebnahme das Passwort und den WPA2 Schlüssel verändern. Ebenso können die für das Management benötigten, voreingestellten IP-Adressen verändert werden. Die dazu nötigen Schritte sind klar dokumentiert, Dokumentation in deutsch. Diese individuellen Einstellungen sollten über die Kommandozeile gemacht werden (per Telnet oder ssh), das kann aber auch über das Webinterface erfolgen.

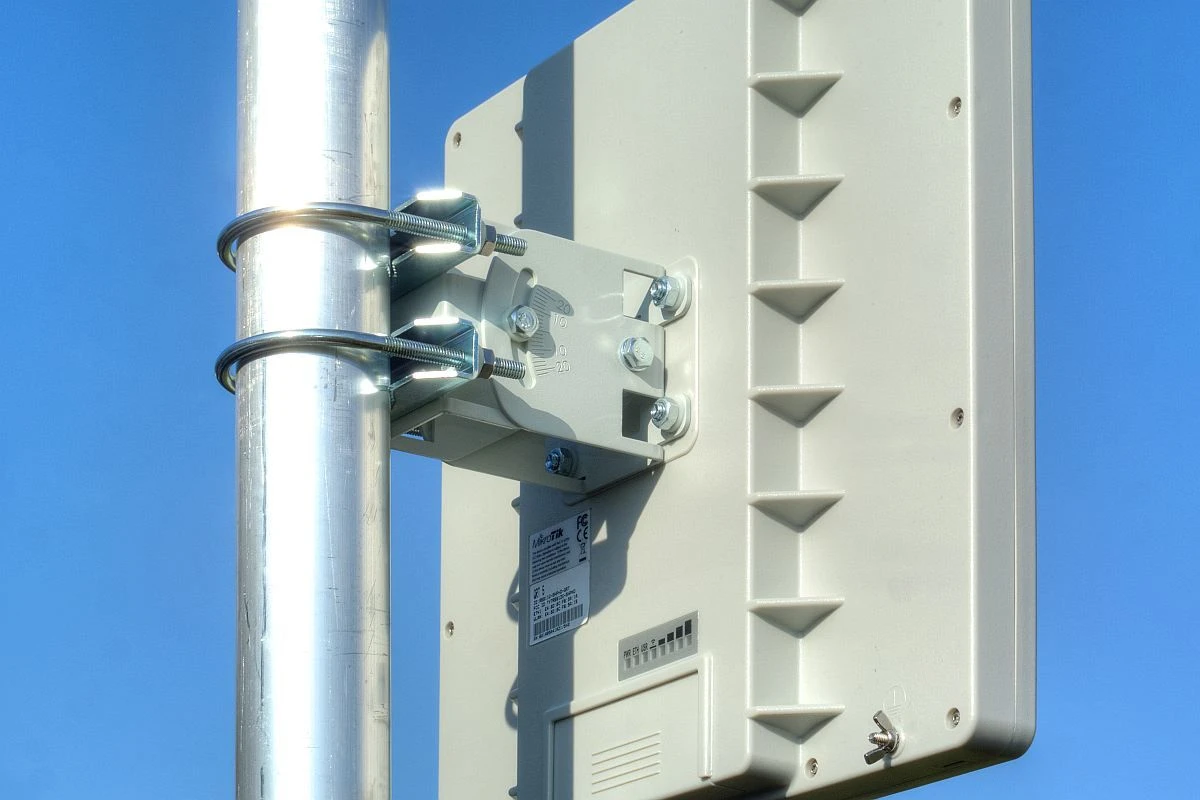

Das Gehäuse ist wetterfest und kann mit dem mitgelieferten Montagematerial an einem Mast befestigt werden. Dabei kann auch die Neigung der Antenne eingestellt werden. Der Anschluß erfolgt über ein einzelnes Ethernetkabel (nicht im Lieferumfang), über das auch die Stromversorgung erfolgt. Ein Steckernetzteil und eine Einspeiseweiche werden mitgeliefert.

Hinweis:

Die Stromversorgung ist nicht mit den Standards 802.3af oder 802.3at kompatibel. Es werden freie Leitungen im Ethernetkabel verwendet.

Hinweis:

Sehr lange Ethernet-Stecker wie zum Beispiel Telegärtner MFP8 passen prinzipiell, allerdings kann es sein das die Klappe nicht mehr schliesst. Für beste Wetterbeständigkeit sollte der Ausschnitt für die Kabeldurchführung erweitert werden, damit die Klappe geschlossen werden kann.
