FX-743 Standalone USB-Interface F. Bird 43 Wattmeter

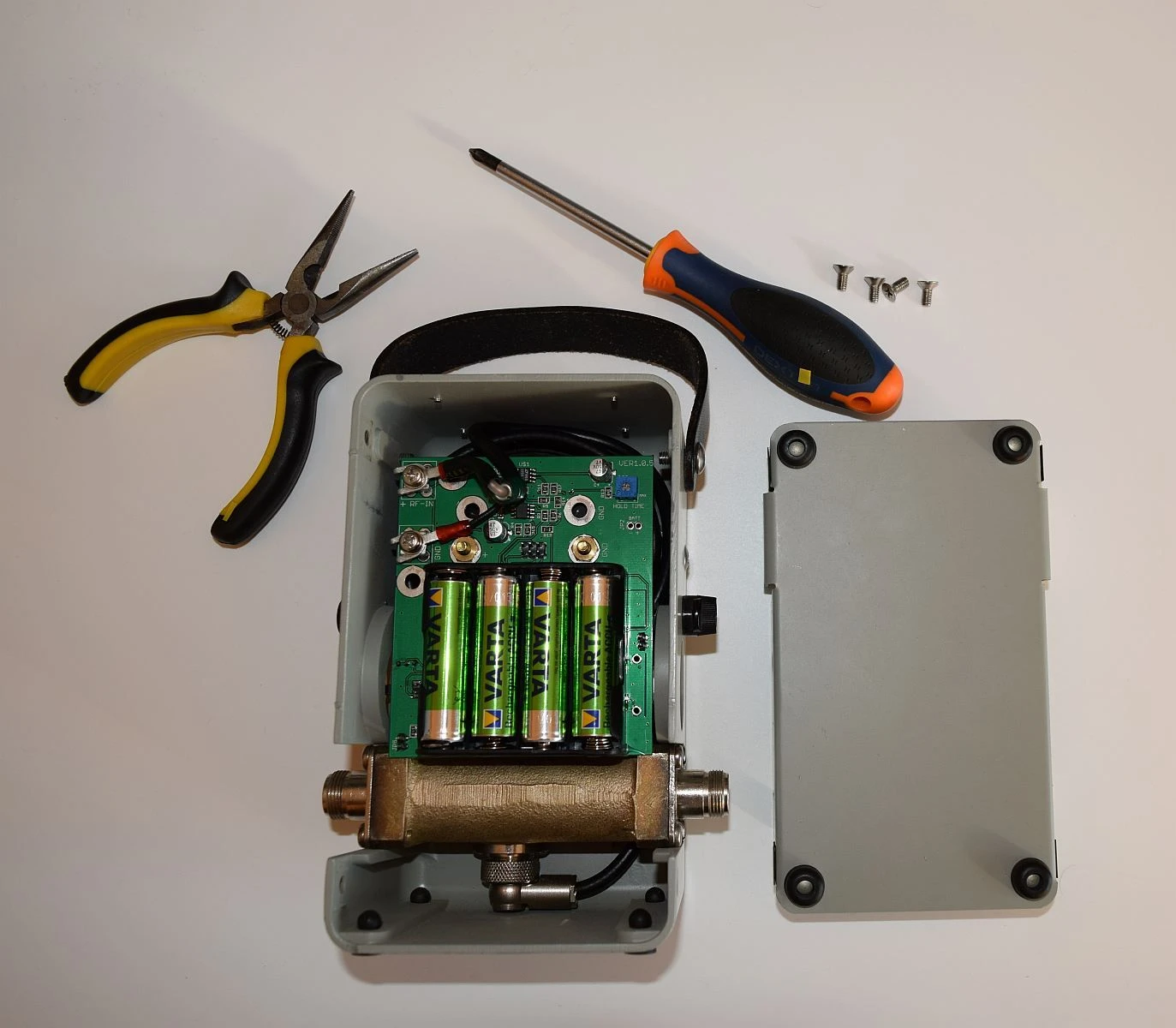

Das FX-743 ist eine Platine mit USB-Anschluß zum Nachrüsten für das beliebte Bird 43 Wattmeter. Die Platine wird innen im Gehäuse des Bird 43 hinten auf das Analoginstrument geschraubt, es sind keine mechanischen Umbauarbeiten am Gehäuse nötig. Die USB-Buchse und der Ein/Aus-Schalter sind durch die seitlichen Öffnungen für die Reserve-Slugs zugänglich.

Für das FX-743 USB Interface steht eine Windows-Software (32/64 Bit) zur Verfügung, die die Messwerte des Wattmeters auf dem Computer anzeigt. Die Anzeige erfolgt analog und digital, aber ohne die Trägheit des echten Analoginstrumentes. Der jeweilige Messbereich des verwendeten Slugs kann eingestellt werden, so steht der enorm weite Frequenz- und Leistungsbereich des Bird43 auch auf dem Computer zur Verfügung. Die Leistungsanzeige kann auf Spitzenwert-, Mittelwert und Absolutwert in dBm umgestellt werden. Der Entwickler hat besonderen Wert auf eine schnelle Update-Rate der Anzeige gelegt, damit die Daten nahezu verzögerungsfrei in Echtzeit angezeigt werden können. Als Aufnehmer wird ein sehr präziser 16 Bit AD-Wandler verwendet, die Datenrate beträgt 25 KBit/s. Das FX-743 Nachrüstboard benötigt 4x AA Batterien zum Betrieb. Ein seitlich zugänglicher Schalter schaltet die Messelektronik aus, so halten die Batterien sehr lange.

Zur Integration des Bird 43 Wattmeters in das MetroPwr FX-771 Vector Signal Meter steht ein ähnlicher Nachrüstsatz zur Verfügung, der über ein I²C Bus Interface verfügt (Artikelnummer FX-43).
