Elad Skalarer Netzwerkanalysator

SNA2550: PC-unterstützter skalarer Network Analyzer bis 2,5 GHz.

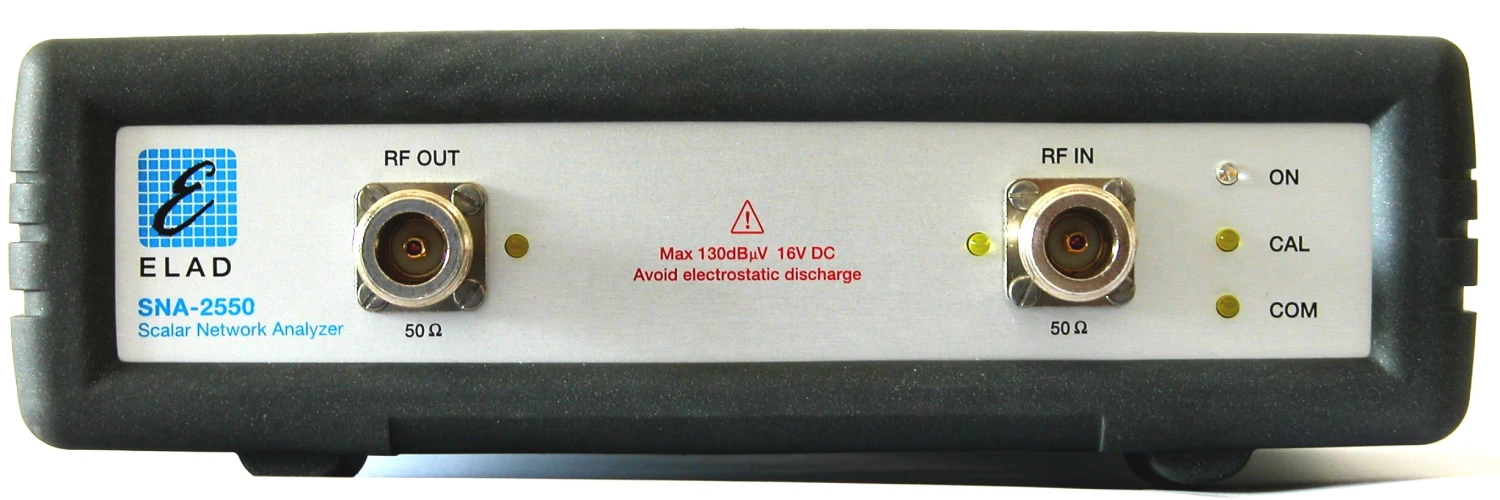

Das neueste Produkt von ELAD ist bis auf die Anschlußboxen eine ‚black box‘. Die gesamte Auswertung und Anzeige erfolgt mit einem über USB 2.0 angeschlossenen PC.

Das bringt außer Kostenersparnis z.B. für die Anzeigeeinheit eine Menge zusätzlicher Möglichkeiten wie einfaches Drucken und Speichern der gewonnenen Daten sowie Möglichkeiten des mobilen Einsatzes.

Wie ein herkömmlicher Network-Analyzer mißt der SNA-2550 Transmission und Reflexion im Bereich von 400 KHz bis 2500 MHz in 5 Bereichen. Der Ausgangspegel ist zwischen -50 dBm und 0 dBm einstellbar, der Dynamikbereich beträgt 60 dB. Der Eingangsabschwächer ist von 0-50 dB in 10dB-Stufen schaltbar. Mit Hilfe eines mitgelieferten geeichten Koaxkabels kann das Gerät automatisch kalibriert werden.

Das Gerät wird mit 12-15V gespeist, Anschluß an den PC erfolgt über ein mitgeliefertes USB-Kabel.

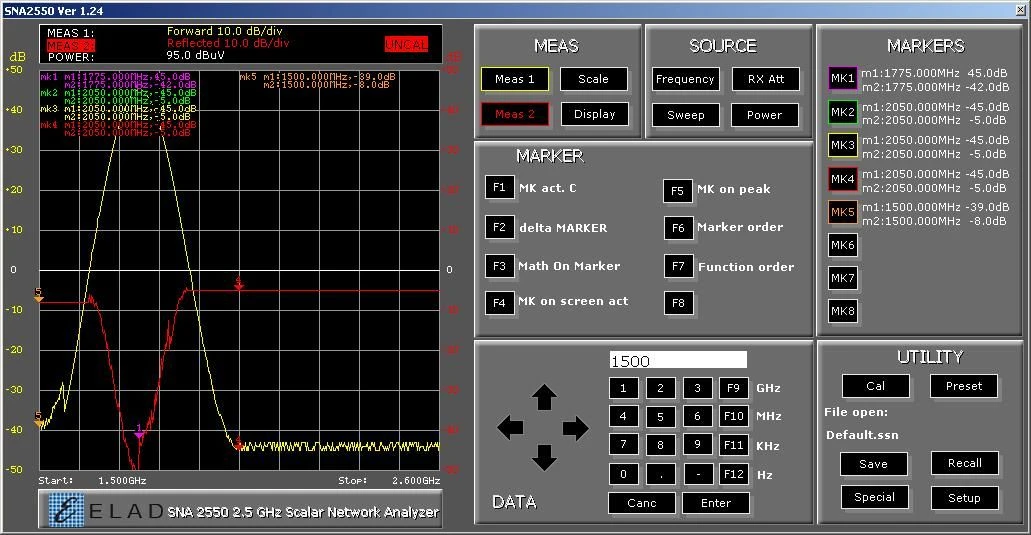

Die Bedienoberfläche auf dem PC ähnelt dem Aussehen herkömmlicher Network-Analyzer. Alle Daten, auch die Geräteeinstellungen können gespeichert und später wieder abgerufen werden. Zum Betrieb wird Windows 2000™ oder Windows XP™, Vista oder WIndows7 32/64bit benötigt.
