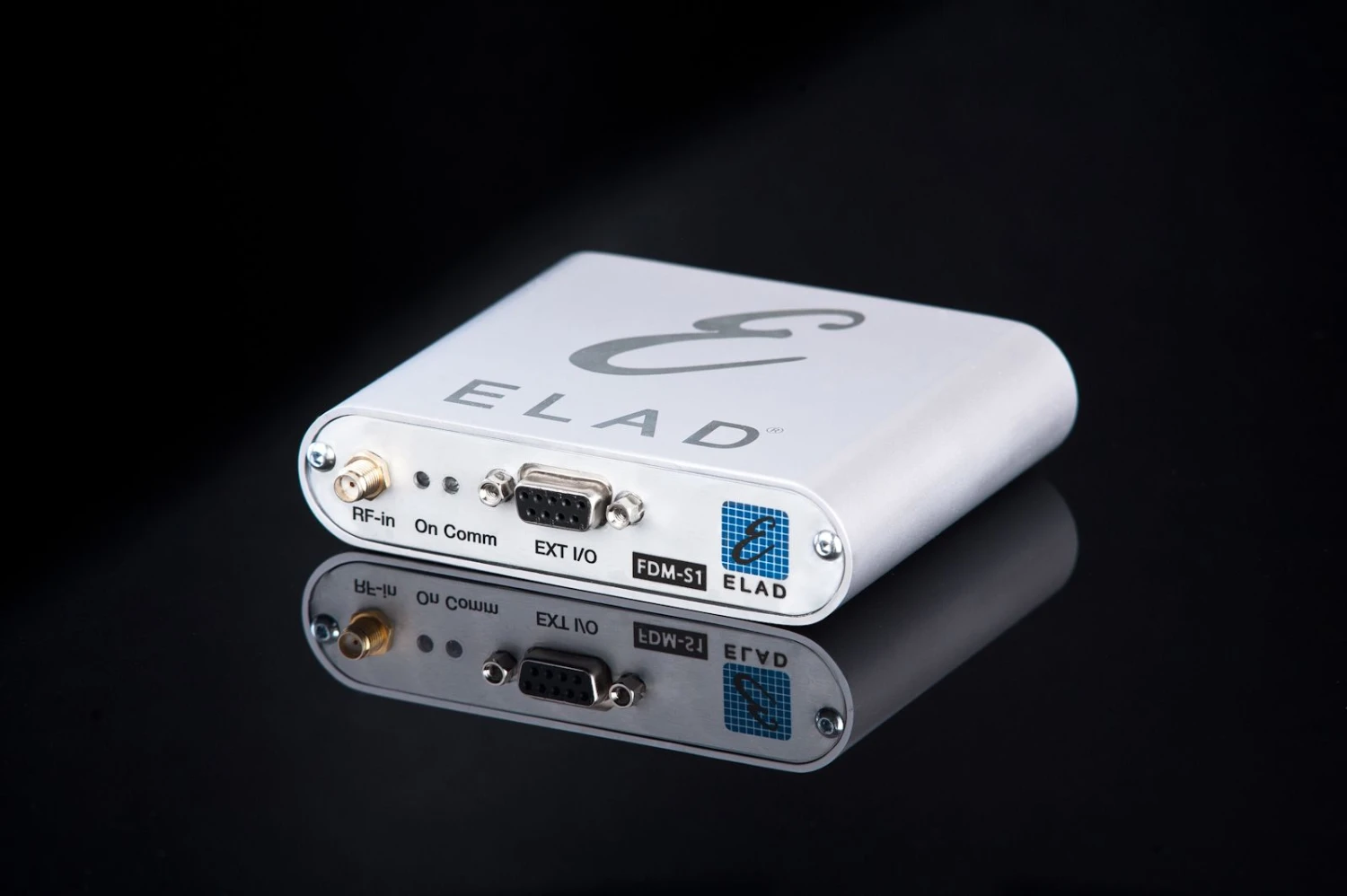

Elad FDM-S1 SDR Rx

Kompakter SDR Empfänger mit DRM, Empfang bis 30 oder 170MHz!

ELAD (Italien) bietet bereits seit einigen Jahren SDR-Empfänger an. Aufbauend auf diesen Erfahrungen enstand der FDM-S1 als sehr kompaktes SDR mit vielen interessanten Eigenschaften. Die geringe Stromaufnahme von nur 2.2W macht das FDM-S1 zum idealen Reisebegleiter des Notebooks, die Stromversorgung erfolgt per USB. Optional stehen teilbestückte Platinen zur Verfügung, mit denen man leicht einen Preselector, Antennenumschalter oder Ähnliches aufbauen kann.

Wie die meisten High-End SDRs verwendet der Empfänger eine direkte Abtastung des HF-Spektrums mit einer Abtastrate von 61.44 MHz. Das Signal wird von einem Analog-Digital-Wandler mit 14 Bit Breite gewandelt und dann digital weiterverarbeitet. Der Anschluß zum Computer erfolgt per Hi-Speed USB 2.0.

Der Empfangsbereich reicht im normalen Betrieb von 20kHz bis 30MHz. Wenn man das „Undersampling“ einschaltet geht der Empfänger bis 170MHz, dann allerdings bei reduzierten Leistungsdaten. Es können maximal 150kHz breite Spektren dargestellt werden. Wie bei SDRs üblich, kann das Spektrum in voller Breite aufgezeichnet und später zur Analyse wieder abgespielt werden.

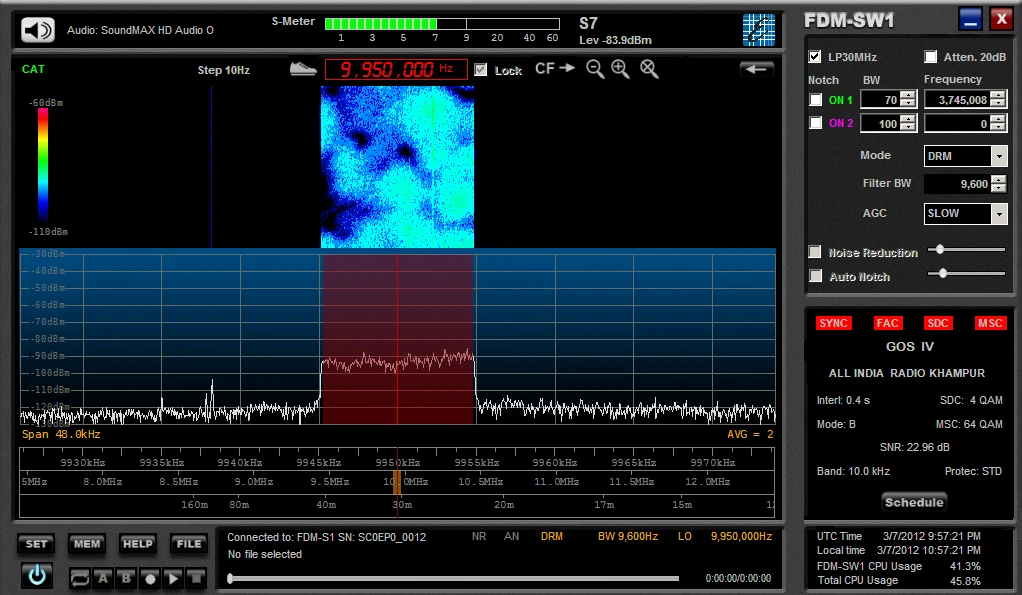

Ein besonderes Merkmal ist der betriebsbereit integrierte DRM-Dekoder! Ohne weitere Software-Installation kann man DRM-Sendungen auf Mittel- und Kurzwelle empfangen und aufzeichnen. So leicht geht das bei anderen SDRs kaum. Natürlich kann das FDM-S1 darüberhinaus auch alle anderen, üblichen Modulationsarten dekodieren, also U/LSB, DSB, CW, AM, Synchron-AM, FM, W-FM usw.

Die Filterbandbreite lässt sich SDR-üblich sehr fein und individuell einstellen. Hier zeigt sich die sorgfältige Programmierung und Erfahrung des Herstellers Elad: selbst bei der kleinsten Filterbreite von 100Hz ist kein Klingeln zu hören.

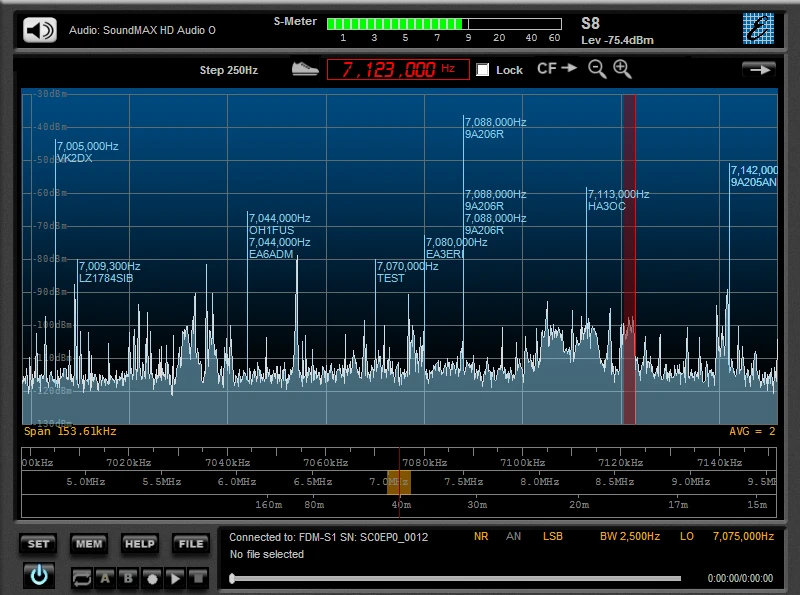

Die im Lieferumfang enthaltene Software FDM-SW1 bietet eine komfortable Bedienung mit einigen einfallsreichen Funktionen. So ist die zum Patent angemeldete Abstimmung über drei mausbediente Skalen für ‚grob‘, ‚mittel‘ und ‚fein‘ geregelt und erlaubt eine präzise Abstimmung in Sekundenschnelle über den gesamten Empfangsbereich. Alternativ kann man auch gut über die Tastatur abstimmen. Ein direkt in die Bedienoberfläche eingebauter Recorder bietet die Möglichkeit, die aktuelle Sendung mit einem Mausklick aufzuzeichnen.

Die FDM-SW1 Software erlaubt beliebig viele Bandbereich selbst zu definieren, in denen dann automatisch eine bestimmte Schrittweite und Betriebsart sowie andere Parameter ausgewählt werden. Jede Frequenz kann mit allen Einstellungen in beliebig vielen Speichern abgelegt und schnell wieder aufgerufen werden. Für DRM-Aussendungen ist bereits ein Sendeplan hinterlegt.

Alternativ zur FDM-SW1 Software kann man den FDM-S1 Empfänger auch mit anderen Programmen betreiben, so z.B. mit dem kostenpflichtigen „Studio1“ oder der kostenlos verfügbaren HDSDR-Software.

Der „Ext I/O“ Anschluß des FDM-S1 dient der Ansteuerung von Erweiterungen. Auf dieser Buchse liegt z.B. ein „Mute“-Eingang. So kann man den Empfänger bei Sendebetrieb leicht abschalten. Ausserdem gibt es Datensignale mit Frequenzinformationen um zum Beispiel einen Antennenwahlschalter oder einen Pre-Selektor selber aufzubauen. So bietet das FDM-S1 SDR im Gegensatz zu anderen Geräten auch für Selberbauer viele Möglichkeiten, eigene Erweiterungen zu erstellen und zu testen.

Maße 108 x 27 x 88mm, Gewicht 180g.
