Daiwa CN-501H2 SWR-Meter 1,8-150 MHz

Das CN-502H2 ist ein kompaktes SWR-Meter für Kurzwelle bis VHF/2m.  Das Messinstrument verfügt über drei umschaltbare Leistungsmeßbereiche: 20, 200 und 2000 Watt. Die Anzeige kann auf Spitzenwertmessung (PEP) oder durchschnittliche Leistung umgeschaltet werden. Das präzise ablesbare Kreuzzeigerinstrument erlaubt die gleichzeitige Ablesung von hin- und rücklaufender Leistung und damit des SWRs.

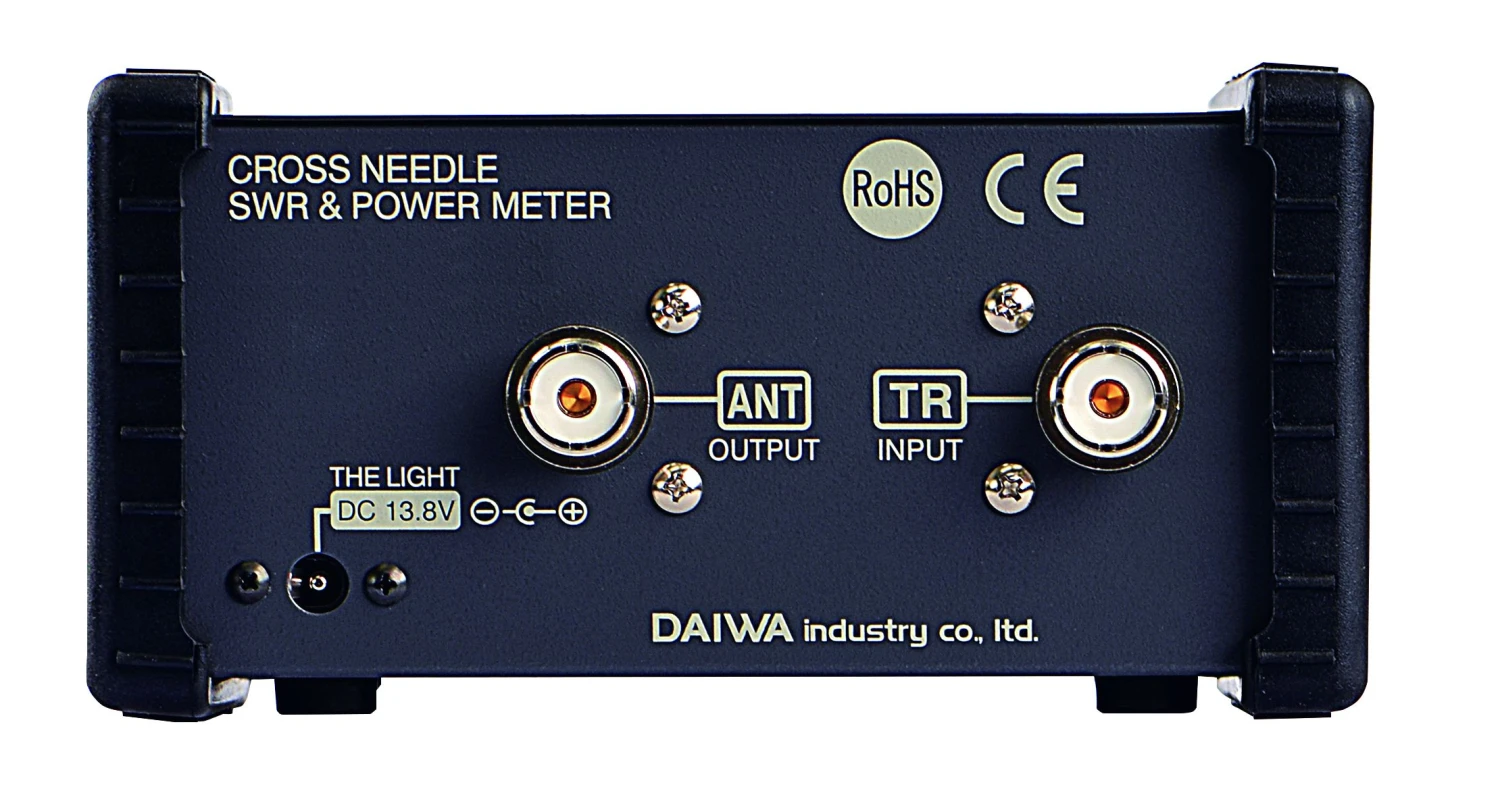

Das Instrument kann beleuchtet werden ,dazu steht ein 12V Sopannungsanschluß auf der Rückseite zur Verfügung. Anschluss sind 2x PL-Buchsen.

Hinweis:

Die PEP-Anzeige wird bei diesen Instrumenten lediglich über unterschiedliche Lade/Entladezeitkonstanten erreicht und ist demzufolge nicht sehr exakt.

Andere SWR Meter wie das CN-901HP verfügen demgegenüber über eine echte, aktive PEP-Spitzenwertanzeige (wichtig z.B. für PSK31 und andere Digimodes), benötigt dazu aber eine externe Stromversorgung von 12V
