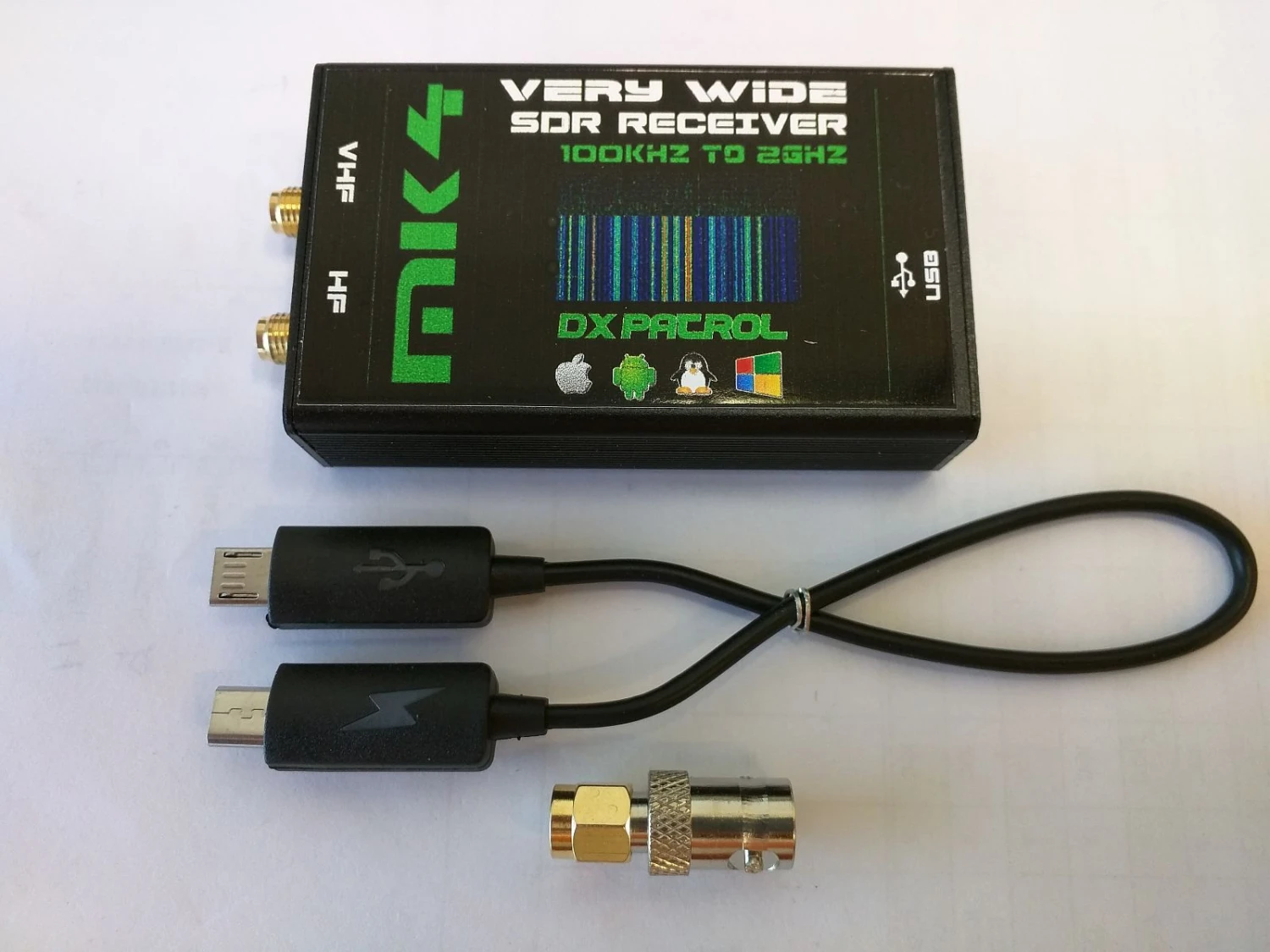

CT1FFU DX-Patrol SDR Rx

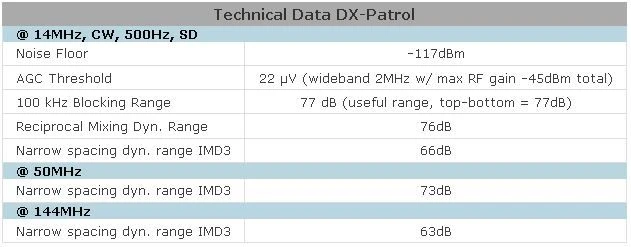

Der DX-Patrol ist ein Software Defined Radio (SDR) Empfänger mit einem sehr großen Frequenzbereich. Im Gegensatz zu den üblichen Billig-DVB-T Sticks verfügt dieser Empfänger über einen zusätzlichen Konverter für Kurzwelle. So wird ein weiter Frequenzbereich von 100 kHz bis 2000MHz möglich. Für den Betrieb mit dem HF-Konverter sind Bandfilter vorgesehen die die Großsignalfestigkeit des Empfängers verbessern, auch das haben die meisten Billig-SDRs nicht. Das Gehäuse ist aus robustem Aluminium und sorgt so für zusätzliche Abschirmung.

Ein weiteres Merkmal des DX-Patrol ist das der Frequenzbereich ohne Lücken abgedeckt wird. Durch die beiden unabhängigen Antennenanschlüsse (SMA) kann man die am besten geeigneten Antennen für den jeweiligen Empfangsbereich verwenden und ohne Umstecken die Bereiche wechseln. Die Umschaltung zwischen Kurzwelle und VHF erfolgt über die Software (Auswahl Direktabtastung oder Q-Signal in der ExtIO.dll). Die Abtastrate ist wie für den Chip typisch bis 3.2MS/s machbar. Allerdings wird die tatsächlich erreichte Abtastrate durch die jeweilige Software festgelegt. Dadurch ergeben sich dann die sichtbaren Spektrumsbreiten von 96 kHz bis ca. 1MHz und mehr.

Der Betrieb des DX-Patrol ist mit jeder Software möglich, die den RTL2832 Chip unterstützt. Das sind unter anderem:

• HDSDR (Windows)
• sdr-radio.com (Windows)
• SDR Touch (Android)
• Gnu Radio (Linux)
• u.a.

Spezielle Programme wie rtl1090 oder dump1090 erlauben den Empfang der ADS/B-Baken von Flugzeugen. Damit und einer geeigneten Antenne plus Kabel wird die Darstellung der aktuellen Fluglage am Standort möglich. Außerdem kann man an weltweiten Netzwerken teilnehmen, die die Daten zum Beispiel für flightradar24.com bereitstellen. Andere Programme erlauben den Empfang von NOAA Wettersatelliten auf 137 MHz – die Möglichkeiten des DX-Patrol SDR Empfängers sind endlos.

Die Installation des DX-Patrol SDRs ist einfach gehalten. Man verwendet am besten nicht die Windows-eigenen Treiber sondern den ‚Zadig‘ Installer. Die meisten der o.g. Programme sind Freeware, es existieren dazu entsprechende Anleitungen im Internet. Eine eigene Software oder eigene Treiber werden mit dem DX-Patrol nicht mitgeliefert. Der Anschluß zum PC erfolgt mit einem USB-Kabel mit Micro-USB Stecker, am PC wird ein USB2 Anschluß vorausgesetzt.

Betrieb mit Android

Für den Betrieb mit Android Smartphones oder Tablets sei darauf hingewiesen, das nicht jedes Smartphone bzw. Tablet für den Betrieb mit einem OTG-Kabel geeignet ist. Bei SDR Touch findet sich eine unvollständige Liste von kompatiblen Telefonen/Tablets (englisch). Wir testen den DX-Patrol oft mit SDR Touch, das funktioniert ohne Probleme. Bitte beachten Sie, das SDR Touch eine kostenpflichtige Software ist. Die kostenlose Demo-Version ist in den Funktionen eingeschränkt. Für den Betrieb mit einem zusätzlichen Akkupack muss ein „Y-Kabel“ von Anwender beigestellt werden.

Versionsänderungen DX-Patrol SDR Empfänger

Änderungen Mk1 → Mk2

• verbesserte Filter
• verbessertes HF Design

Änderungen Mk2 → Mk3

• Zwei Micro-USB Anschlüsse für OTG Unterstützung. Eine Buchse
  dient zur Stromversorgung, die andere zum Anschluss an den Computer oder
  das Mobiltelefon.
• Micro-USB Kabel (OTG) enthalten, ermöglicht Betrieb mit Mobiltelefon
• verbesserte Empfindlichkeit auf VHF/UHF

Änderungen Mk3 → Mk4 V1

• Umschaltung HF/VHF über Software
• Schiebeschalter für Ein/Aus
• Robustes Metallgehäuse

Änderungen Mk4 V1 → Mk4 V2

• Schiebeschalter für Ein/Aus entfallen
• nur noch eine USB-Buchse für Daten + Strom
• LED auf der anderen Gehäuseseite
