CHA Spider ASB – Mittelteil

Das Chameleon „Spider ASB“ ist ein Mittelteil für vier Dipole, die aus Mobilstrahlern für Kurzwelle aufgebaut werden.

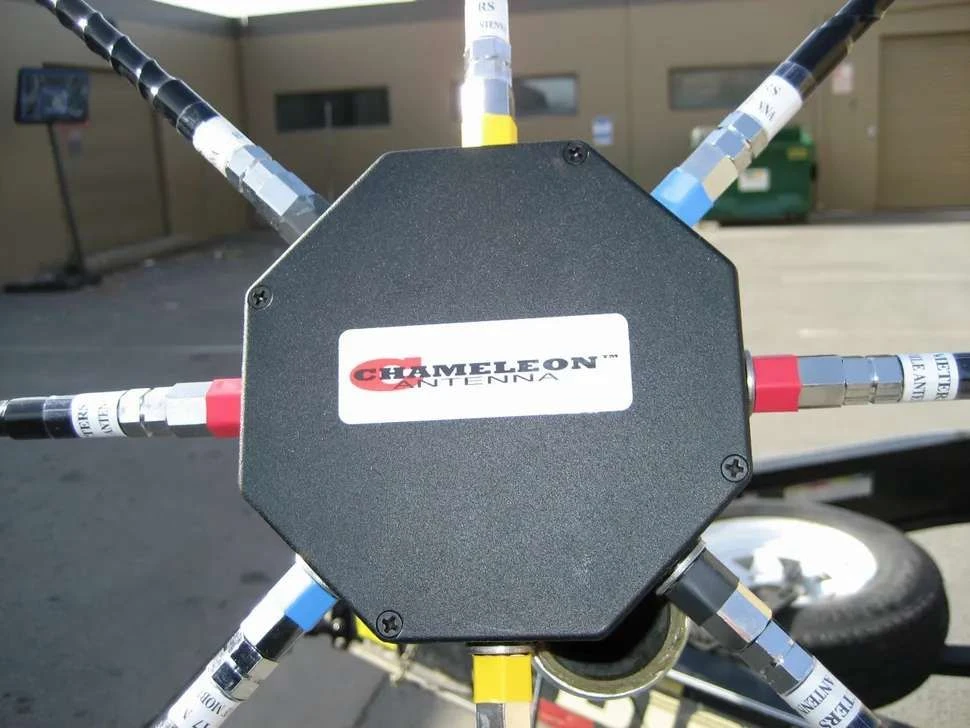

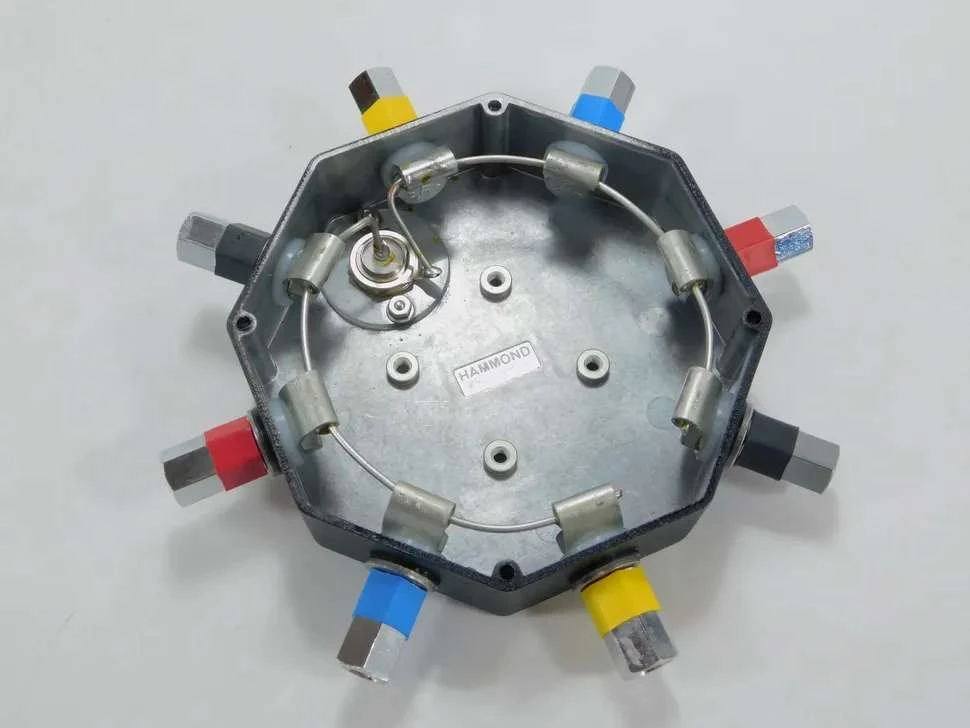

Das „Spider ASB“ Mittelteil besteht aus einem soliden Aluminium-Kasten, in den acht 3/8″ Buchsen und eine PL-Buchse eingebaut sind. In jeweils zwei gegenüberliegende 3/8″ Buchsen können zwei „Hamstick“ (aka „C-Whip“) Strahler eingesetzt werden (nicht im Lieferumfang). So erhält man einen Mehrbanddipol für vier Bänder, der sehr leicht ist und einfach aufzubauen ist. Die „C-Whip“ Strahler sind jeweils ca.  2.6m lang, der entstehende Dipol hat also eine Länge von ca. 5.2m. Der Abgleich erfolgt durch Längenänderung der Strahler.

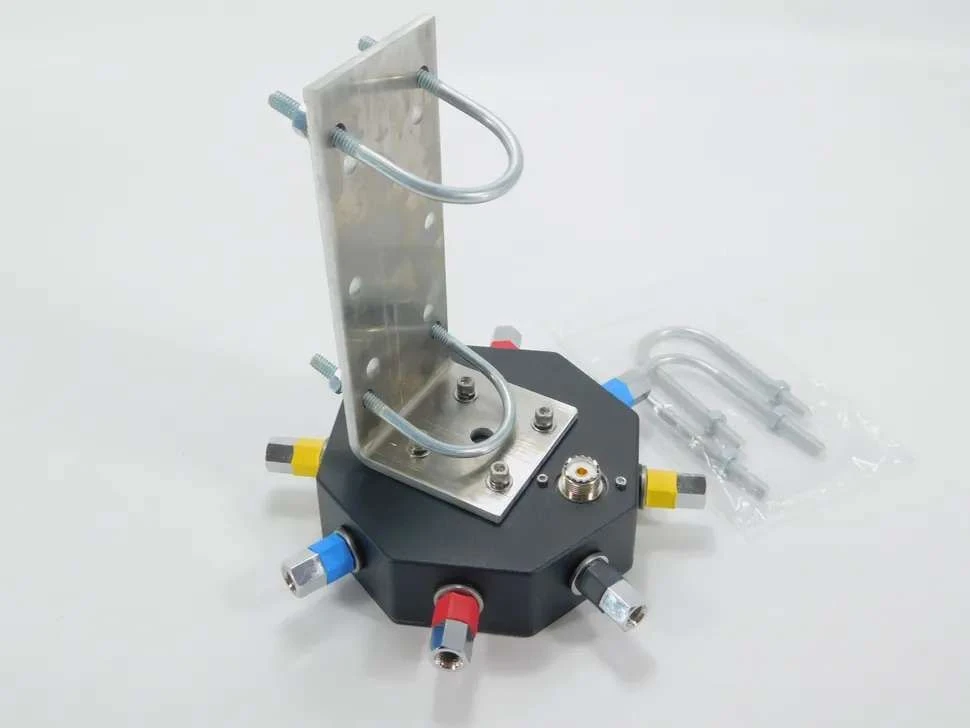

Der Anschluß am Kasten ist eine PL-Buchse, an die direkt ein Koaxialkabel angeschlossen werden kann. Ein Tuner ist meist nicht nötig, da die Antennen genau auf die Betriebsfrequenz abgeglichen werden. Die Bandbreite ist – wie bei allen stark verkürzten Antennen – natürlich eingeschränkt, abhängig vom Band. Im Lieferumfang enthalten ist eine Mastschelle für Mastdurchmesser von 19 bis ca. 44 mm. Die Montage erfolgt auf der Mastspitze.

Hinweis:

Zum Aufbau eines Dipoles werden jeweils zwei Strahler des gleichen Bandes benötigt.
