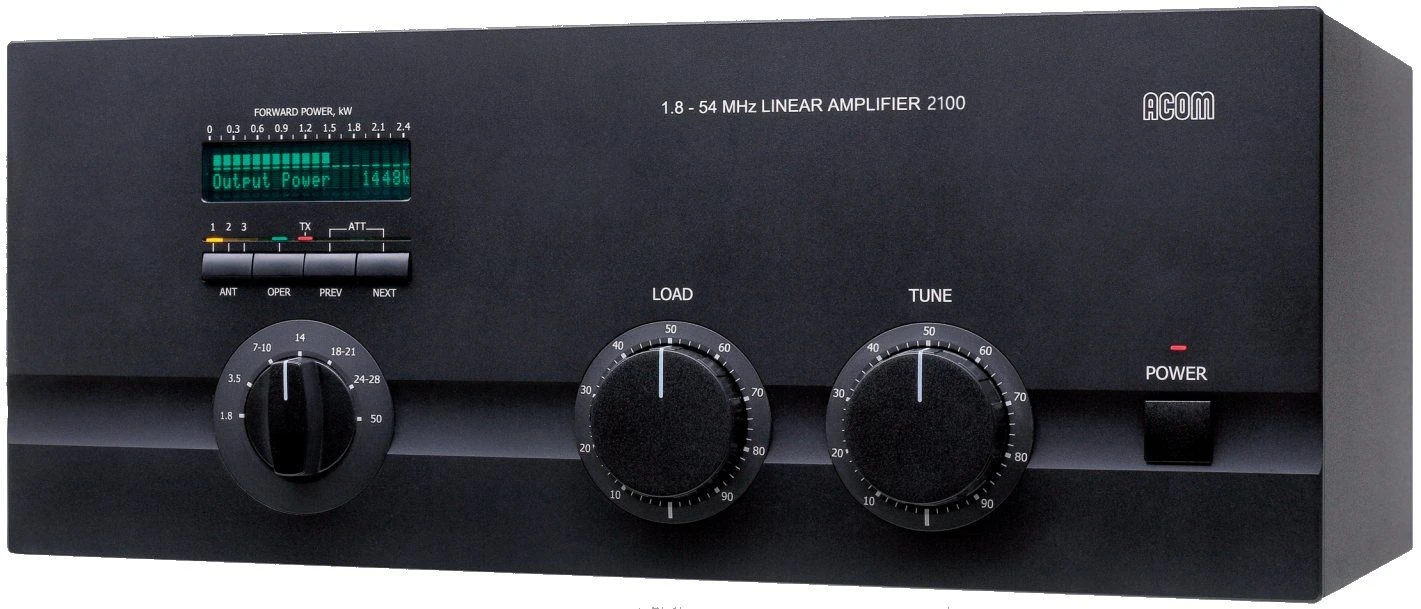

Acom 2100 PA (1500W, 160-6m)

Die ACOM-2100 ist eine PA für eine maximale Sendeleistung von 1500 W auf Kurzwelle und 6m. Die Endstufe ist mit einer leistungsfähigen 4CX1000A Röhre ausgestattet. Die Abstimmung ist mit der ACOM Anzeigehilfe (TRI) sehr leicht und üblicherweise in wenigen Sekunden zu erledigen. Der Ausgangskreis der PA verkraftet eine Fehlanpassung beim SWR von bis 3:1, so kann man sich einen teuren und großen Tuner für hohe Leistungen oftmals einsparen.

Die ACOM-2100 ist robust konstruiert, mehrere Schutzschaltungen sorgen für störungsfreien und problemlosen Betrieb über viele Jahre. Die PA ist dafür ausgelegt bis zu 400 W an reflektierter Leistung zu verkraften. Kurze Spitzen der Ansteuerleistung, selbst nach Abfall der PTT werden ebenso ausgehalten wie kurze Einbrüche der Versorgungsspannung. Dies macht die PA auch für Expeditionen oder Fielddays gut geeignet.

Die farbige OLED-Anzeige bietet einen klaren Überblick über die Sendeleistung und eventuelle Fehler. Um die Diagnose zu erleichtern werden die letzten 7 Fehlerzustände gespeichert. Mehrere LEDs zeigen darüber hinaus den aktuellen Betriebszustand wie ‚Operate‘, Antennenauswahl, Abschwächer usw.

Die PA verfügt über drei Antennenanschlüsse die über Taster ausgewählt werden können. Umfangreiche Schutzmechanismen überwachen den sicheren Betrieb und schalten bei Störungen die PA automatisch aus. So werden Anoden- und Gitterspannung sowie Ströme überwacht, darüber hinaus reflektierte Leistung und die Ablufttemperatur.

Der Eingangskreis ist breitbandig ausgelegt, so ’sieht‘ der Transceiver immer eine korrekte Anpassung von 50 Ω.

Aus sicherheitstechnischen Gründen für den Transport ist der Tranformator in einem Paket seperiert und ist mit der Anleitung einfach in die Endstufe einzubauen.
